継手（床・屋根）
アイコン ダイアログ
アイコン 説　明

アイコン ダイアログ

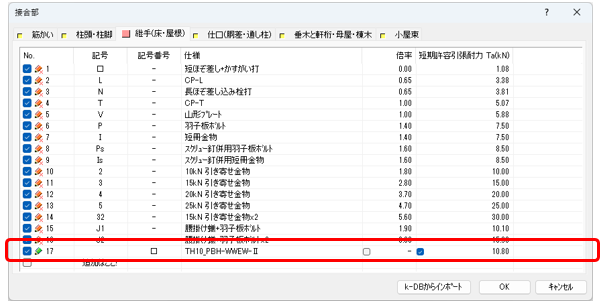

ダイアログ
項　目 説　明 許 壁 品 初期値
No． 自動的に設定します。
計算に使用しない場合は、チェックをはずします。		 ○ － ○ 使用する
記号 半角8文字（全角4文字）以内で入力します。 ○ － ○ －
記号番号 新規に継手（床・屋根の外周の横架材の接合部）を登録する際に、 説明4.の表のいずれかを選択します。 ○ － ○ －
仕様 仕様の説明などを半角80文字（全角40文字）以内で入力します。 ○ － ○ －
倍率 計算モードが「品確法」の場合に用いられます。
チェックをはずした場合は、記号番号で選択した仕様の接合部倍率となります。		 － － ○ 記号番号で
選択した
仕様と同じ
短期許容引張耐力
Ta（kN）		 接合部金物の計算が「許容応力度計算」の場合に用いられます。
チェックをはずし場合は、記号番号で選択した仕様の短期許容引張耐力となります。		 ○ － － 記号番号で
選択した
仕様と同じ


アイコン 説　明

  1. 「倍率」には、住宅品質確保促進法に基づく性能表示制度における、 性能表示のチェックで用いる接合部倍率を入力します。

  2. 品確法計算では、 ここで入力された継手（床・屋根の外周の横架材の接合部）が算定計算の対象となります。

  3. 許容応力度計算では、 配置された継手（床・屋根の外周の横架材の接合部）に対する検定計算、［算定］が配置された場合は算定計算を行います。

  4. 以下の継手（床・屋根の外周の横架材の接合部）のデータは、あらかじめ登録されています。
    継手の接合部は、あらかじめ登録された接合部を含み、50種類まで使用できます。
    平成12年建告1460号に定める床・屋根の接合方法の仕様
    № 記号   仕　　様 接合部倍率 短期許容引張耐力
    Ta（kN）
    1 □ い 短ほぞ差し+かすがい打 0.00 1.08
    2 L ろ CP-L 0.65 3.38
    3 N ろ 長ほぞ差し込み栓打 0.65 3.81
    4 T は CP-T 1.00 5.07
    5 V は 山形プレート 1.00 5.88
    6 P に 羽子板ボルト 1.40 7.50
    7 I に 短冊金物 1.40 7.50
    8 Ps ほ スクリュー釘併用羽子板ボルト 1.60 8.50
    9 Is ほ スクリュー釘併用短冊金物 1.60 8.50
    10 2 へ 10kN引き寄せ金物 1.80 10.00
    11 3 と 15kN引き寄せ金物 2.80 15.00
    12 4 ち 20kN引き寄せ金物 3.70 20.00
    13 5 り 25kN引き寄せ金物 4.70 25.00
    14 32 ぬ 15kN引き寄せ金物×2 5.60 30.00
    15 J1 る 腰掛け蟻＋羽子板ボルト 1.90 10.10
    16 J2 を 腰掛け蟻＋羽子板ボルト×2 3.00 15.90
  5. 継手（床・屋根の外周の横架材の接合部）を追加、変更、削除することができます。
    ※あらかじめプログラムに登録されている継手（床・屋根の外周の横架材の接合部） （アイコンアイコン ）は、変更や削除はできません。
    ［追加］ ： 「追加はここ!」部分をクリックすると、新規に継手（床・屋根の外周の横架材の接合部）を登録することができます。
    追加された継手（床・屋根の外周の横架材の接合部）はアイコンが アイコン になります。
    ［変更］ ： 変更したい項目をクリックすると選択している継手（床・屋根の外周の横架材の接合部）を変更することができます。
    ［削除］ ： アイコンアイコン をクリックして［Delete］キーを押すと、 選択している継手（床・屋根の外周の横架材の接合部）をリストから削除することができます。

    また、アイコンアイコンを右クリックすると、 ポップアップメニューが表示され、編集を行うことができます （詳細は、『リスト形式-ポップアップメニュー』を参照）。

  6. 以下の記号は文字として使用できません。
    「＠」、「＃」、「￥」、「／」、「 ，」、「 "」、「 '」、「＊」、「％」

  7. ［k-DBからインポート］ボタンをクリックすると、 弊社製品共通のデータベースk-DBの木造データベースの［接合金物］に登録されている金物を選択してリストに追加することができます （詳細は、【接合部-柱頭・柱脚】の説明6.を参照）。
    k-DBからインポートダイアログで入力した内容が新規に入力されます。
    ダイアログ
    ※ k-DBがインストールされていない場合はk-DBからインポートダイアログは表示されません。
    ※ k-DBからインポートされる項目は、短期許容引張耐力、型番（半角80文字まで）のみとなります。
    その他の項目はインポートされませんので入力する必要があります。
